デジタル天体望遠鏡の製作

「ＣＣＤ」

この企画はですね、デジタルカメラと天体望遠鏡を融合して
「デジタル天体望遠鏡」
にしてしまおう！と考えています

とは言え、最初からすぐに完成・成功する訳ではなく、
私自身も初めての試みなので、何回にも分けて試行錯誤を繰り返して進んでいきます

これまでの「ＣＣＤ部の研究」「接眼部に取り付け」の続編です

第３回では「ＣＣＤ」を直接取り出してみます

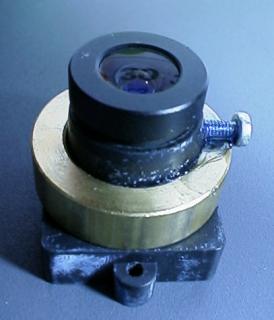

これが目玉親父のＣＣＤ上に取り付けられていたレンズ部 複数のレンズ群で成っており、 精度を保つためにボンドで固定されている よって分解する事→壊す事につながってしまう ＣＣＤの大きさが同じなら流用出来るかも知れないので、 ここでは分解せずにそのまま置いておきます

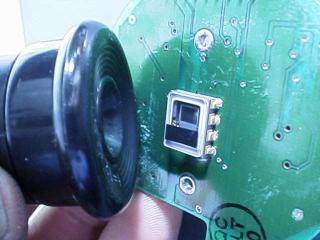

これが受光素子「ＣＣＤ」 レンズ部を外すとその中に隠れていた デジタルカメラの「目」に当たる、銀塩ならフィルムだ このＣＣＤは古いタイプでモノクロ25万画素の物 最新の物でも受光面積が大きくなっただけであって、 形状は同じようなものである すべてのＣＣＤはこの様にＩＣ型で、数本の足が出ており 基盤に半田付けされている 人工網膜タイプはまた違った形をしている

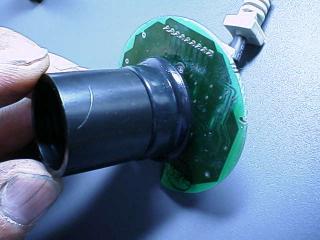

ＣＣＤに直接、望遠鏡の接眼部を被せてみた 焦点が合わないと像が結ばれないので、 これでうまく行くわけではない 結果は後日報告する

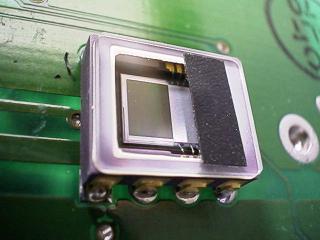

ＣＣＤ 「受光部」はプールの様に見える中心の長方形部分 非常に小さい 顕微鏡で覗くとこの受光部が格子状に更に細かく区分けされ、 その１つ１つが１画素（１ピクセル）として光を受けている その画素の集合体で「画像」として写し出されるのだ デジタルカメラのカタログや仕様を見ると 「１／２インチ」や「１／３インチ」 などと表記されているが、これは「受光部」を 対角線で結んだ長さを表している パーソナル機では現在２／３インチが最高である 大きい方が光をより多く受光出来るメリットがあるが、 反面「小型化」とは相反しておりカメラ自体が大きくなってしまう なので同一面積を高密度化して画素数を増やしているのが一般的

次回に続く

99/08/29
